方案概述

风电机舱内部集成发电机、齿轮箱、控制柜等高价值设备，长期处于高温、振动、油污环境，且面临电气短路、轴承过热等多重火灾风险。风电场多地处偏远、海拔较高，外部消防救援难以快速抵达，一旦失火易引发灾难性后果。

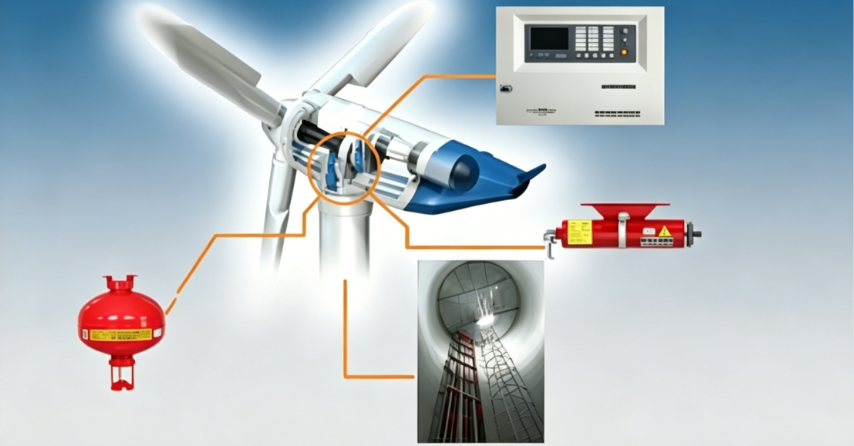

本方案采用缆式线型感温火灾探测器+ 悬挂式超细干粉灭火装置联动架构，构建集全域探测、无源启动、智能联动、全淹没灭火于一体的消防体系，同时适配机舱断电、极端温湿度、强电磁干扰等严苛工况，确保系统自主可靠运行，实现火情 “早发现、早扑灭”。

一、风电机舱火灾特点与风险分析

（一）主要火灾诱因

电气故障：发电机电缆过载/短路、绕组绝缘老化、线路短路等。

机械过热：齿轮箱、发电机轴承高温，刹车系统摩擦生热。

环境与外部因素：机舱高温加速可燃物分解、雷击引发电气火灾、运维不当留隐患。

（二）核心火灾特点

扑救难度极大：机舱位于百米高空，空间封闭狭长，外部救援无法抵达。

火势蔓延迅速：强风持续供氧，机舱内复合材料、液压油等可燃物密集，火焰扩散快。

损失后果严重：火灾占风机报废事故的10%-30%，90% 以上火情会导致机舱整体报废或核心设备严重损毁。

环境干扰强烈：机舱振动大、温差范围广、电磁干扰强，普通消防设备易失效。

二、系统组成与工作原理

系统由探测系统（缆式线型感温探测器）与灭火系统（悬挂式超细干粉灭火装置）协同工作，形成“探测→诊断→启动→喷放→反馈” 全链条闭环控制，适配机舱无源、断电等极端场景。

（一）探测系统：缆式线型感温火灾探测器

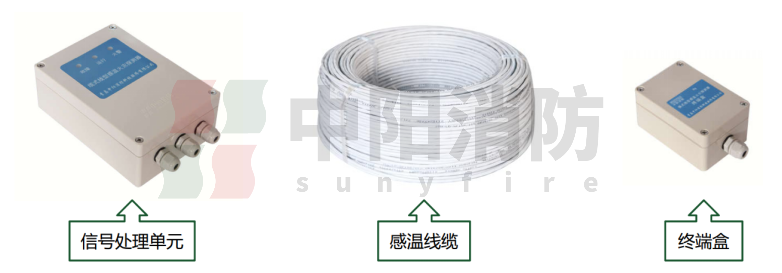

1. 组成

感温电缆、信号处理单元、接续部件。

2. 工作原理

沿机舱动力电缆、齿轮箱、控制柜等高温/ 高风险区域表面 S 形敷设，对过载、短路、过热引发的异常温升进行全路径监测，采集温度信号并传输至控制主机，温度达到阈值时立即触发火警报警。

3. 核心特点

全线覆盖，长距离探测：沿电缆正弦波敷设，无监测盲区。

强环境适应性：抗电磁干扰、防潮防尘、耐振动挤压，适配宽范围温差与高频振动工况。

故障自检完善：具备开路、短路故障自动报警功能，支持手动模拟测试，运维便捷。

（二）灭火系统：悬挂式超细干粉灭火装置

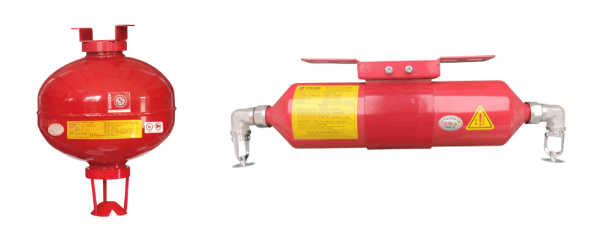

1. 组成

灭火剂储罐、喷头组件、启动装置、智能控制组件（选配）、无源启动模块（可选）。

2. 灭火剂性能

充装ABC 类超细干粉，灭火效能达普通干粉的 6~10 倍，喷射后快速弥漫全舱，覆盖火焰根部，兼具降温、隔氧、抑制复燃三重作用。

3. 结构与启动优势

采用非贮压式设计，常态常压储存，通过产气剂产气驱动喷放，使用寿命长、维护成本低，支持双重启动模式，适配全场景火情：

热引发启动：环境温度升至170℃阈值时，热敏线触发启动，无需电源，简单可靠。

电控联动启动：接收火警探测系统电信号，联动触发电引发器启动，多具装置同步响应。

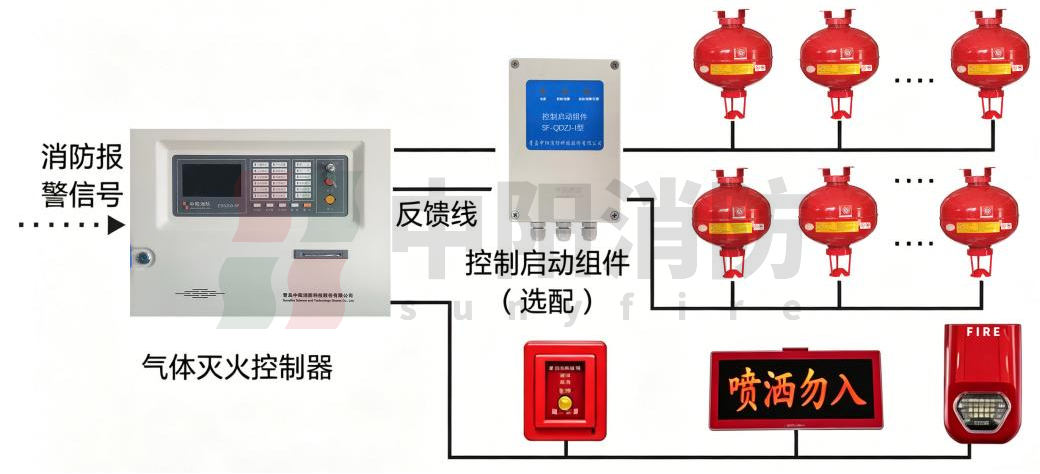

4. 智能控制组件（选配）

分时启动模块：错开多具装置启动时刻，避免同时启动造成电流冲击或总线电压降，提升系统稳定性。

泄漏反馈组件：双反馈技术精准甄别泄漏故障与真实喷放，支持远程状态监测，将人工巡检升级为智能运维，大幅降低巡检频次。

智能控制组件示意图

三、核心优势

1. 全域探测，快速预警

感温电缆沿动力电缆全路径敷设，无监测盲区，实时捕捉早期过热隐患，故障自检与报警功能完善，提前预警、防患未然。

2. 高效灭火，全舱覆盖

超细干粉灭火效能远超传统干粉，喷射强度高、分布均匀，快速穿透火雨层、覆盖火焰根部，全淹没式灭火，抑制复燃效果显著。

3. 环境适配，稳定耐用

系统设备抗振动、耐高低温、抗电磁干扰，适配机舱严苛工况；非贮压式装置常态无压，免维护，大幅降低运维成本。

4. 智能联动，安全可控

支持分时启动、泄漏反馈与远程监测，联动逻辑清晰、响应迅速，兼顾灭火效率与系统安全。

四、安装布置要点

（一）感温电缆敷设

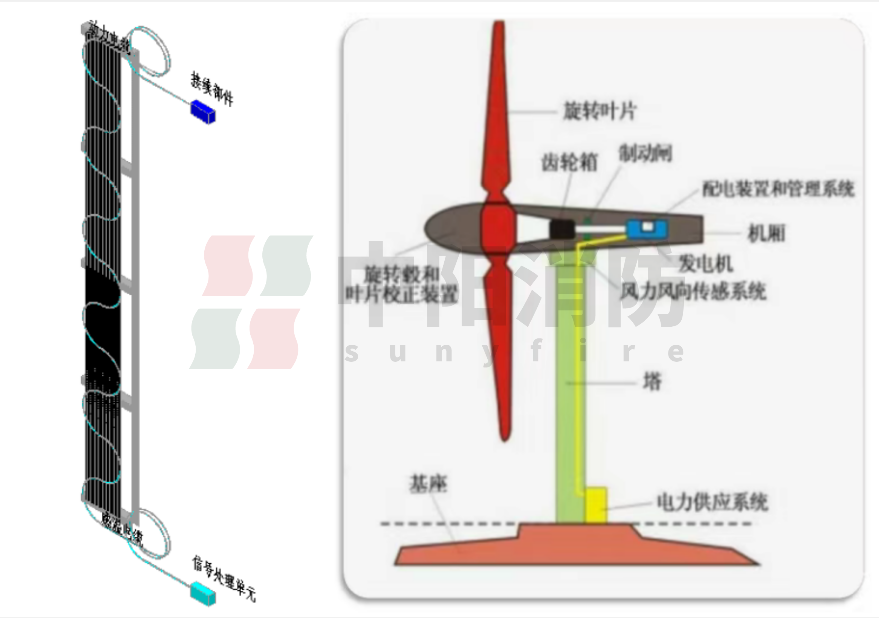

动力电缆：沿电缆表面正弦波（S 形）敷设，波峰间距 1.8m，每 1~2m 用扎带固定，确保与电缆表面紧密接触。在两端各留3~6m的感温电缆用于后期验收试验用。其中，接续部件（即终端盒）通过盒体上的螺丝固定在塔架筒体顶端、机舱底板的背面；而信号处理单元通过盒体上的螺丝壁挂式安装在塔架筒体下层的设备间内，其底边距地板高度宜为1.3~1.5m。

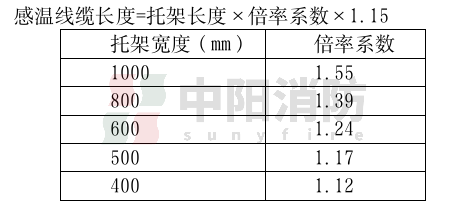

长度计算公式：感温电缆长度= 托架长度 × 倍率系数 ×1.15（冗余系数），倍率系数如下：

（二）悬挂式超细干粉灭火装置安装

固定方式：在保护区墙体上打4个孔，用M8膨胀栓悬挂固定垂直安装。（挂架与装置及墙体应牢固，不得松动。）

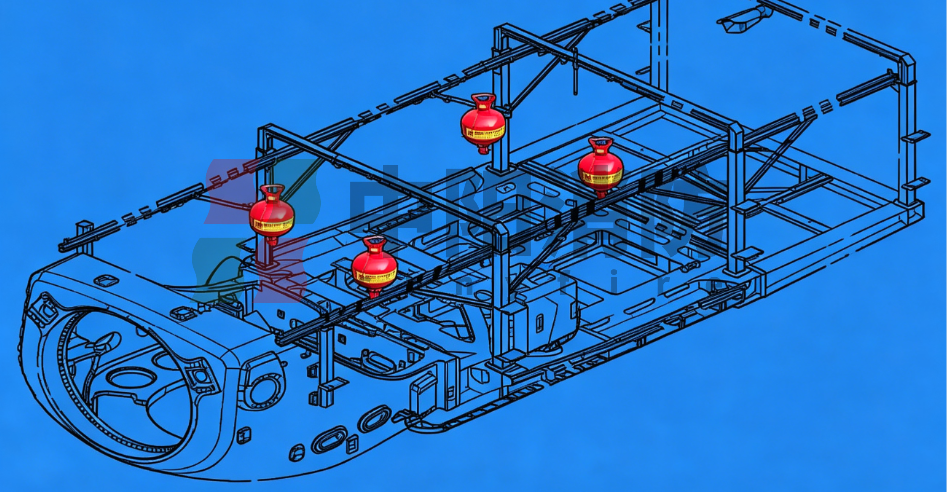

机舱分区布置：

齿轮箱与发电机区域：喷头对准高温表面、油管路接口等重点部位集中布置。

电缆夹层与桥架：沿电缆路径均匀布置，覆盖过载、短路早期火灾隐患点。

控制柜内部：选用狭小空间专用型装置，实现点对点精准灭火，适配柜内封闭狭小空间。

五、标准规范依据

方案设计、施工及验收严格遵循国家及行业标准

GB 55036-2022《消防设施通用规范》

GB 50116-2013《火灾自动报警系统设计规范》

XF 602-2013《干粉灭火装置》

CECS 322:2012《干粉灭火装置技术规程》

NB/T 31051-2014《风力发电机组消防系统技术规范》

GB 16280-2014《线型感温火灾探测器》

六、应用场景

适配各类陆上/ 海上风电机舱，覆盖 1.5MW~5MW 全功率机型，同时可延伸应用于轮毂、塔筒、塔基配电柜等附属区域，搭配探火管式灭火装置，构建“机舱 + 塔筒 + 塔基” 全域消防防护体系。

结语

本方案以缆式线型感温探测+ 超细干粉全淹没灭火为双核心，融合无源启动、智能联动、远程监测等技术，构建风电机舱从早期预警到快速灭火的全域防护体系。针对机舱高温、振动、断电、强电磁干扰等严苛工况，方案设备稳定可靠、运维便捷，既能精准捕捉早期火情，又能在极端场景下自主灭火，为风电机舱消防安全筑牢坚实防线，护航风电产业安全、绿色、可持续发展。
