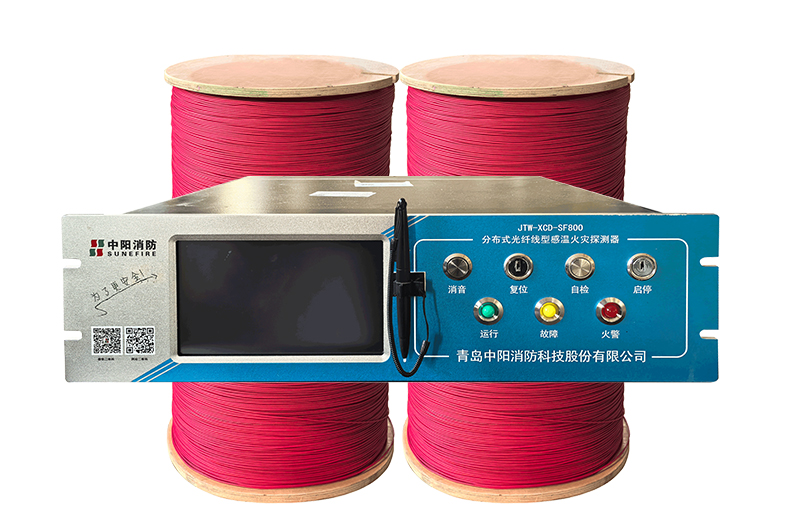

新产品！分布式光纤线型感温火灾探测器 JTW-XCD-SF800
JTW-XCD-SF800

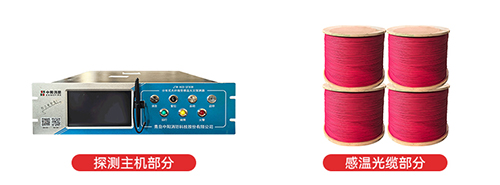

JTW-XCD-SF800 完整系统由
探测器主机部分（信号处理单元）

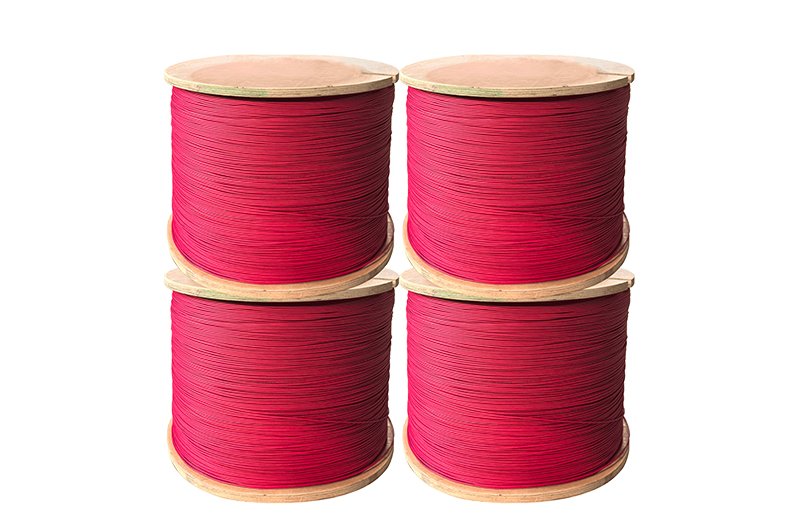

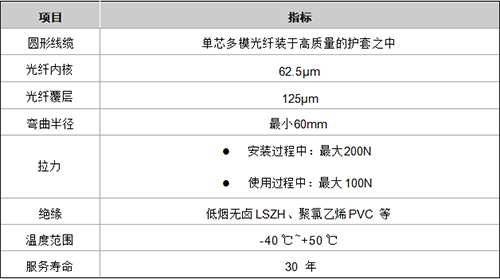

感温光缆部分（敏感部件）
和上位机软件等组成。
产品详情 / Product details
JTW-XCD-SF800 分布式光纤线型感温火灾探测器是一款连续分布式光纤温度传感系统，它利用光时域反射（OTDR）技术和拉曼（Raman）散射效应测量沿光纤分布的温度变化。
该系统中光纤既是传输介质，又是传感器，激光脉冲沿光纤向前传输，激光与光纤介质相互作用，产生极为微弱的背向拉曼散射光（温度敏感的anti-stokes光和温度不敏感的stokes光），经波分复用器分离后由高灵敏光电探测器所探测，再经高速信号采集和微弱信号处理，得到背向散射信号光的光强比值和返回时间，从而实时获得温度分布信息。

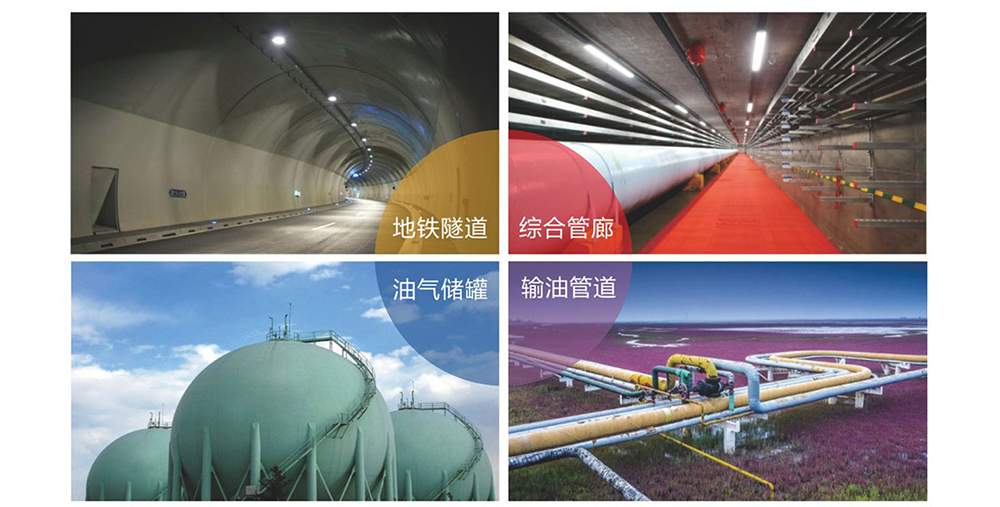

分布式光纤温度传感系统作为国内外最先进的线型火灾探测器，具有测量距离长、无测量盲区、实时测量等优点，在电力、交通隧道、地铁、石化、大坝等领域均有广泛应用。
青岛中阳消防科技股份有限公司的 JTW-XCD-SF800 集光、机、电、计算机和微弱信号检测等高新技术为一体，采用多项国内外领先的光电测量技术和光纤技术，产品具有测量精度高、测量时间短、测量距离长等特点，关键技术指标超过国内外同类产品，为业内领先的产品，可满足客户的不同应用需求。
JTW-XCD-SF800 具有定温、差温、温升等多种报警算法，可提供声、光、图像和继电器报警方式，同时提供丰富的标准接口方便与火灾报警控制器和其它消防设备相连，具备良好的兼容性和扩展性。
JTW-XCD-SF800 完整系统由探测器主机部分（信号处理单元）、感温光缆部分（敏感部件）和上位机软件等组成。如上图所示。
产品已取得消防认证：
为了操作人员能够正确、安全的使用我司的设备，保证设备稳定长久运行，本手册介绍了相关运行维护的内容。
二、日常巡检要求
1. 日常运行记录
设备验收完成之后，进入正常运行阶段，应该安排专人从事分布式光纤测温系统的监控工作。必要时，制作运行记录本，登记每日的温度情况、故障情况以及报警情况。
2. 定期线路检查
线路主要是感温光纤，一般情况下，现场维保人员每个月需要对光纤进行排查。抽样对每个分区的预留测试段进行高温、差温报警的测试，做好测试记录。
3. 主机维护
正常运行的设备，在保质期以内很少出现质量问题，正常情况下每3个月对主机的指示灯、按钮、外设进行检查，确认是否有损坏、或者失灵的情况。在比较恶劣的环境中，需要注意检查主机风扇是否正常、主机表面是否有污损。
巡检方法。
三、设备故障级别定义
设备上电运行时，故障一般分为系统故障、系统警告、系统提示。
1. 系统警告
软件界面显示系统警告，一般认为是部分元器件或者扩展器件有问题，一般系统任然能够运行。可以联系厂家远程解决问题。
2. 系统故障
软件界面显示系统故障，一般是电路或者光路上的主要元器件发生问题，系统数据出错，或者无法正常运行。经过厂家确认之后，需要返厂维修。
3. 系统提示
系统提示只有一种情况，DTS主机通讯不稳定或者顿开连接，这种情况下首先需要确认网卡配置情况，然后完全断掉设备电源，重新开机，如果无法解决需要联系厂家。
4. 故障列表
四、常见问题处理
1. 温度曲线出现异常
请确认曲线异常的地方是否为光纤熔接点。

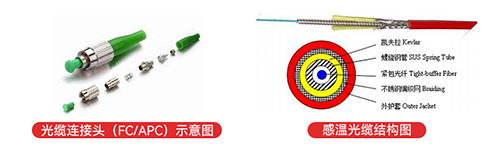

2. 请检查光纤连接头。如果光纤连接头污染，或者受损，将影响温度曲线。
请查看光纤是否弯折。如果出现弯折，请将光纤取直。如果光纤取直后，曲线仍异常，说明光纤已损坏，请更换光纤。
3. 光纤最后一部分没有测量数据
由于光纤尾端的端面反射比较大，会影响前端的温度测量，因此扣除尾端5m左右的温度测量数据。
4. 光纤末段5m加热没有报警
理由同上。光纤尾端的断面反射比较大，扣除了尾端5m左右的温度测量数据。
5. 光纤头部20m温度测量不准确
由于光纤头部的反射光比较大，影响头部20m范围内的温度测量值，可能造成误报，因此光缆布设时需扣除前段20m，推荐将头部20m盘绕在机柜内。
6. 插拔光纤时出现误报警
插拔光纤时由于长度发生变化，可能造成温度测量异常以及误报警。因此，若需插拔光纤，请先停止测量。
7. 光纤断裂瞬间出现误报警
系统能自动检测光纤断裂情况，并准确定位断纤位置。由于光纤长度发生变化，光纤断裂瞬间可能造成温度测量异常，并造成误报警。
8. 电源开关已启动，主机不启动
请检查保险丝是否烧坏。
消防电源输出端子的接法是否正确。
是否旋转启动按钮钥匙。
9. 继电器与主机已连接，但操作主机时，继电器不工作
请检查继电器与主机的连接是否正确。
五、设备操作注意事项
1. 设备关机是要注意，先关闭操作系统，再去关闭主机电源。直接关闭电源会导致操作系统损坏或者硬盘损坏。
2. 在设备故障的情况下，请不要随意点击系统还原、或者重做系统。这样会带来数据丢失。
3. 测温主机上的工控机性能有限，请不用来安装其他软件或做其他用途。
产品使用手册见技术支持栏目
该系统中光纤既是传输介质，又是传感器，激光脉冲沿光纤向前传输，激光与光纤介质相互作用，产生极为微弱的背向拉曼散射光（温度敏感的anti-stokes光和温度不敏感的stokes光），经波分复用器分离后由高灵敏光电探测器所探测，再经高速信号采集和微弱信号处理，得到背向散射信号光的光强比值和返回时间，从而实时获得温度分布信息。
分布式光纤温度传感系统作为国内外最先进的线型火灾探测器，具有测量距离长、无测量盲区、实时测量等优点，在电力、交通隧道、地铁、石化、大坝等领域均有广泛应用。
青岛中阳消防科技股份有限公司的 JTW-XCD-SF800 集光、机、电、计算机和微弱信号检测等高新技术为一体，采用多项国内外领先的光电测量技术和光纤技术，产品具有测量精度高、测量时间短、测量距离长等特点，关键技术指标超过国内外同类产品，为业内领先的产品，可满足客户的不同应用需求。
JTW-XCD-SF800 具有定温、差温、温升等多种报警算法，可提供声、光、图像和继电器报警方式，同时提供丰富的标准接口方便与火灾报警控制器和其它消防设备相连，具备良好的兼容性和扩展性。
JTW-XCD-SF800 完整系统由探测器主机部分（信号处理单元）、感温光缆部分（敏感部件）和上位机软件等组成。如上图所示。
产品已取得消防认证：
附：简易维护手册
一、目标为了操作人员能够正确、安全的使用我司的设备，保证设备稳定长久运行，本手册介绍了相关运行维护的内容。
二、日常巡检要求
1. 日常运行记录
设备验收完成之后，进入正常运行阶段，应该安排专人从事分布式光纤测温系统的监控工作。必要时，制作运行记录本，登记每日的温度情况、故障情况以及报警情况。
2. 定期线路检查
线路主要是感温光纤，一般情况下，现场维保人员每个月需要对光纤进行排查。抽样对每个分区的预留测试段进行高温、差温报警的测试，做好测试记录。
3. 主机维护
正常运行的设备，在保质期以内很少出现质量问题，正常情况下每3个月对主机的指示灯、按钮、外设进行检查，确认是否有损坏、或者失灵的情况。在比较恶劣的环境中，需要注意检查主机风扇是否正常、主机表面是否有污损。
巡检方法。
三、设备故障级别定义
设备上电运行时，故障一般分为系统故障、系统警告、系统提示。
1. 系统警告
软件界面显示系统警告，一般认为是部分元器件或者扩展器件有问题，一般系统任然能够运行。可以联系厂家远程解决问题。
2. 系统故障
软件界面显示系统故障，一般是电路或者光路上的主要元器件发生问题，系统数据出错，或者无法正常运行。经过厂家确认之后，需要返厂维修。
3. 系统提示
系统提示只有一种情况，DTS主机通讯不稳定或者顿开连接，这种情况下首先需要确认网卡配置情况，然后完全断掉设备电源，重新开机，如果无法解决需要联系厂家。
4. 故障列表
| 码值 | 等级 | 描述 |
| 10 | 系统警告 | 2.5V电源电压异常 |
| 11 | 系统警告 | 1.2V电源电压异常 |
| 12 | 系统警告 | ABS电源电压异常 |
| 20 | 系统故障 | FPGA程序异常 |
| 21 | 系统警告 | 继电器板通讯异常 |
| 22 | 系统警告 | 主板LTC1867异常 |
| 23 | 系统警告 | 驱动板LTC1867异常 |
| 24 | 系统故障 | SRAM异常 |
| 25 | 系统警告 | 数据溢出异常 |
| 26 | 系统故障 | 备电欠压 |
| 27 | 系统故障 | 备电故障 |
| 28 | 系统故障 | 电源总故障 |
| 29 | 系统故障 | 主电欠压 |
| 2a | 系统故障 | 充电故障 |
| 30 | 系统故障 | 主机温度异常 |
| 31 | 系统故障 | 光纤基准温度异常 |
| 32 | 系统故障 | 温控异常 |
| 33 | 系统故障 | 激光器温度超限 |
| 34 | 系统故障 | APD温度超限 |
| 35 | 系统故障 | 泵温度超限 |
| 40 | 系统故障 | 激光器电流异常 |
| 41 | 系统故障 | 激光器偏置电流异常 |
| 42 | 系统故障 | 泵电流异常 |
| 43 | 系统故障 | APD高压异常 |
| 44 | 系统故障 | APD（pa）高压异常 |
| 88 | 系统提示 | 通讯不稳定或者断开连接 |
1. 温度曲线出现异常
请确认曲线异常的地方是否为光纤熔接点。
2. 请检查光纤连接头。如果光纤连接头污染，或者受损，将影响温度曲线。
请查看光纤是否弯折。如果出现弯折，请将光纤取直。如果光纤取直后，曲线仍异常，说明光纤已损坏，请更换光纤。
3. 光纤最后一部分没有测量数据
由于光纤尾端的端面反射比较大，会影响前端的温度测量，因此扣除尾端5m左右的温度测量数据。
4. 光纤末段5m加热没有报警
理由同上。光纤尾端的断面反射比较大，扣除了尾端5m左右的温度测量数据。
5. 光纤头部20m温度测量不准确
由于光纤头部的反射光比较大，影响头部20m范围内的温度测量值，可能造成误报，因此光缆布设时需扣除前段20m，推荐将头部20m盘绕在机柜内。
6. 插拔光纤时出现误报警
插拔光纤时由于长度发生变化，可能造成温度测量异常以及误报警。因此，若需插拔光纤，请先停止测量。
7. 光纤断裂瞬间出现误报警
系统能自动检测光纤断裂情况，并准确定位断纤位置。由于光纤长度发生变化，光纤断裂瞬间可能造成温度测量异常，并造成误报警。
8. 电源开关已启动，主机不启动
请检查保险丝是否烧坏。
消防电源输出端子的接法是否正确。
是否旋转启动按钮钥匙。
9. 继电器与主机已连接，但操作主机时，继电器不工作
请检查继电器与主机的连接是否正确。
五、设备操作注意事项
1. 设备关机是要注意，先关闭操作系统，再去关闭主机电源。直接关闭电源会导致操作系统损坏或者硬盘损坏。
2. 在设备故障的情况下，请不要随意点击系统还原、或者重做系统。这样会带来数据丢失。
3. 测温主机上的工控机性能有限，请不用来安装其他软件或做其他用途。
