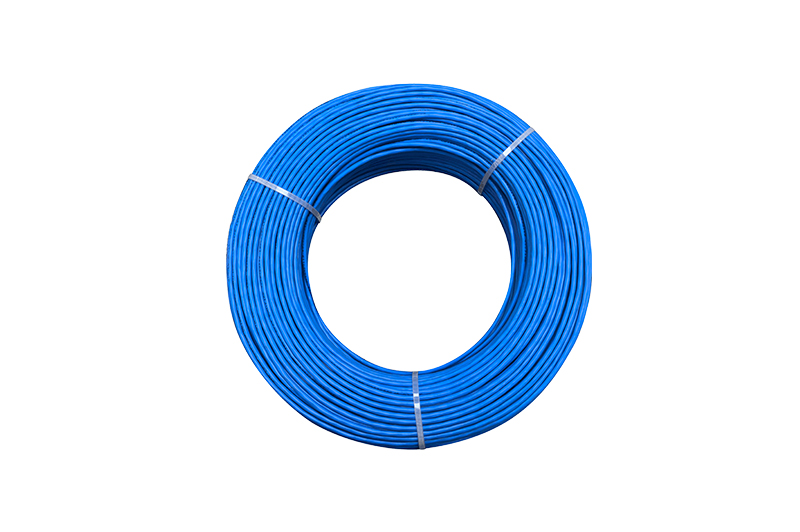

感温电缆138度 缆式线型感温火灾探测器

JTW-LD-SF500/138A

产品详情 / Product details

一、 概述

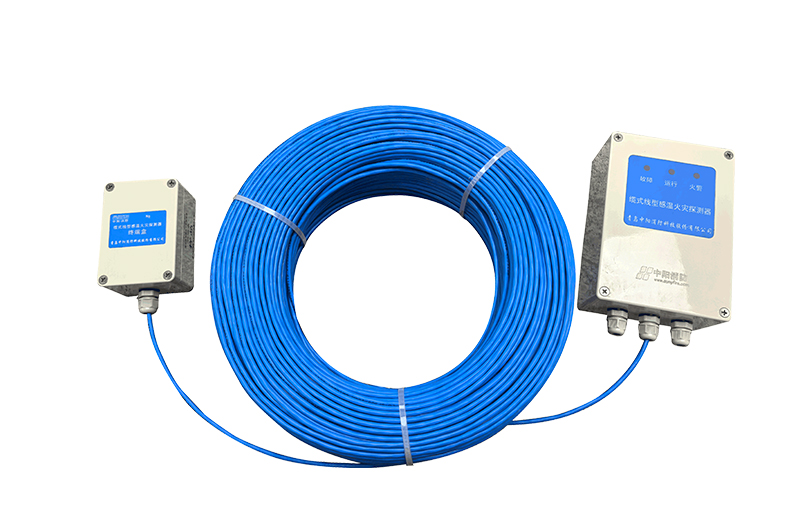

JTW-LD-SF500/138A缆式线型感温火灾探测器(以下简称探测器)是一种新型的可重复使用的监测环境温度变化的消防产品,主要由信号处理单元(微电脑处理器)、感温线(电)缆、接续部件(终端盒)组成,感温电缆探测器具有在响应温度报警、输出报警信号的功能。探测器具有良好的环境适应性,能够近距离或贴近保护,在各种潮湿、污染、粉尘的消防探测场所能够高可靠地工作,所以被广泛地应用在仓库、货场、油气输送管道、变压器、皮带输送机及机车、配电盘等消防探测场所。特别适用于电缆隧道、电缆桥架、电缆井内的动力电缆及控制电缆的火警早期预报。

二、 工作原理及特点

探测器的感温线缆为温度敏感元件,JTW-LD-SF500/138A感温线缆由三根分别挤塑热敏绝缘材料的导线绞合而成(其中一根起到增加机械强度作用),能够对沿着其安装长度范围内任意一点的温度变化进行探测。当温度上升至响应值时,感温线缆线芯间的阻值跃变,导线间就会产生相应信号,再经过单片机微控制器模糊数学的计算方法做出火警判断。
其主要特点简述如下:
1. 感温线缆结构稳定,抗干扰性及抗拉、抗挤压性能强。
2. 采集模拟量信号综合判断。
3. 满足GB16280-2014中4.18条小尺寸高温响应性能试验要求和GB50116-2013中12.3.3条响应火焰规模不大于100mm的要求。
4. 在安全温度范围内探测器报警后不损坏感温线缆,感温线缆可重复使用。
5. 具有开路、短路两种故障报警。
6. 微电脑处理器和终端盒外壳采用阻燃材料,抗腐蚀、抗老化。
7. 带手动火警和故障模拟功能。
8. 探测器抗干扰能力强,采用隔离检测以及软件抗干扰技术,可应用于强电磁场干扰的场所。

三、 主要技术指标

1. 探测器类别:缆式、可恢复式、定温
2. 定温报警温度、环境温度
型     号 动作温度℃ 探测器不动作温度℃ 微电脑处理器、终端盒环境温度范围℃
JTW-LD-SF500/138A 138±10% 85 F(-40 ~70)


3. 最小报警长度:1m
4. 最大使用长度:200m
5. 感温线缆芯线绝缘电阻:≥10MΩ
6. 工作电压:DC24V(85-110%)
7. 静态电流≤15mA
8. 报警电流≤25mA
9. 过流保护动作电流>50 mA
10. 报警复位:火警断电复位、故障自动复位
11. 状态指示:运行: 绿色指示灯闪亮   火警:红色指示灯常亮   故障:黄色指示灯常亮
12. 使用环境:相对湿度≤95%,不凝露
13. 继电器无源触点输出:火警DC24V/1A、故障DC24V/1A
14. 外壳防护等级:IP30
15. 执行标准:GB 16280-2014

四、 结构及安装尺寸

微电脑处理器和终端盒外形示意图如图1所示。

单位:mm

图1  微电脑处理器和终端盒外形示意图


五、接线与调试

1. 按图3要求,将24V电源线、信号线从防水接头穿入盒体,接入相应的接线端子,感温线缆两端穿入微电脑处理器和终端盒上的防水接头,拧紧防水接头。(感温电缆白色线芯接LV1端子,红色线芯剪掉、蓝色线芯接LV3)
2. 通电后,系统自检20—30秒后,绿灯闪亮。(频率约1HZ)
3. 手动测试模拟故障:把双排插针S3(在电路板顶部,如图4)上的短路环拔下插在第1组(中间)插针上,短接后黄灯常亮,故障继电器动作,用万用表测量Z1、CK1端子断开,CB1、Z1端子导通,测试后拔下短路环故障恢复。
4. 手动测试模拟火警:把双排插针S3(在电路板顶部,如图4)上的短路环拔下插在第2组插针上,短接后红灯常亮,火警继电器动作,用万用表测量Z2端和CK2端子导通测试后拔下短路环火警恢复。
5. 如果要加温测试,可以将感温线缆距离末端300mm的1m加热,或者在感温线缆上缠绕纸张,同时点燃纸张,当温度达到动作阈值,即可产生火灾报警。测试后的感温线缆剪除后重新与终端盒连接牢固,系统复位(短接一下S1,或重新上电)。
6. 调试完毕,盖好上部盒盖,通电运行。
7. 接线说明
(1) 终端盒接线端子如图2所示:

序号 端子代号 内容 备注
1 LV1 感温电缆 白色
2 LV2
3 LV3 感温电缆 蓝色+多股丝
4 G



图2
2)微电脑处理器接线端子如图3所示
序号 端子代号 内容 备注
1 24V+ DC24V电源输入“+”
2 24V- DC24V电源输入“-”
3 LV1 感温电缆 接白色线
4 LV2
5 LV3 感温电缆 接蓝色线+多股丝
6 LV4
7 Z3
8 CK3
9 Z2 火警信号公共 火警后闭合
10 CK2 火警信号常开
11 Z1 故障信号公共 通电后闭合
12 CK1 故障信号常开
13 CB1 故障信号常闭



图3





、应用方法探测器可以接入火灾报警控制系统中,应用方法如图4所示:

图4探测器应用系统图

七、注意事项

1. 微电脑处理器以及终端盒应注意防水。
2. 探测器必须以连续的、无抽头或分支的连续布线方式安装,并严格按照国家规范要求进行。
3. 重物应避免压在探测器上,承受抗拉100N。
4. 避免在探测器上涂刷腐蚀性物质。
5. 安装时严禁硬性折弯和扭转感温线缆。感温线缆的弯曲半径要大于100mm,并防止护套破损。
6. 每年对探测器感温线缆两端开路进行阻值测试,其线芯之间正常阻值不应小于10MΩ,否则应予以更换。测量设备宜采用500V兆欧表。
7. 建议每年对探测器进行实体火灾测试,以确保探测器稳定可靠的运行。
8. 运输时应妥善包装,避免积压冲击。
9. 严禁私自维修探测器,如探测器存在故障,请及时与中阳消防联系。
