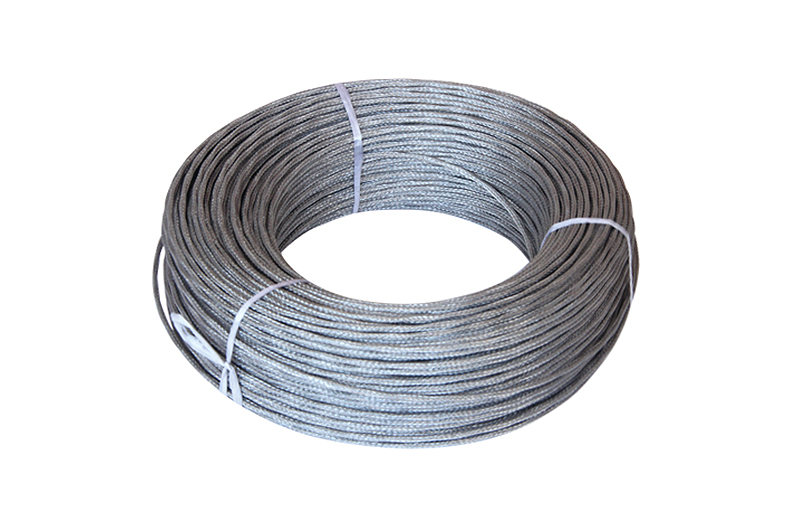

金属屏蔽型感温电缆

JTW-LD-SF500/85P、JTW-LD-SF500/105P

报警方式：定温
报警温度：85℃、105℃
工作温度范围：-40℃~50℃、-40℃~70℃
最大使用长度：200m
信号处理单元型号：MC501/85P、MC501/105P
终端盒型号：SFLD05/85P、SFLD05/105P

产品详情 / Product details

JTW-LD-SF500/85P缆式线型感温火灾探测器(以下简称探测器)是一种屏蔽型的可重复使用的监测环境温度变化的消防专利产品（中国发明专利200910161244.7），主要由信号处理单元（微电脑处理器）、感温线（电）缆、接续部件（终端盒）组成，探测器具有在响应温度报警、输出报警信号的功能。探测器具有良好的环境适应性，能够近距离或贴近保护，在各种潮湿、污染、粉尘的消防探测场所能够高可靠地工作，所以被广泛地应用在仓库、货场、油气输送管道、变压器、皮带输送机及机车、配电盘等消防探测场所。特别适用于电缆隧道、电缆桥架、电缆井内的动力电缆及控制电缆的火警早期预报。

产品技术特点

1.感温线缆采用双层屏蔽结构，独立分隔的双层金属屏蔽层抗电磁干扰性能及抗拉、抗挤压性能更强，确保感温电缆在电磁场辐射强度达到30V/m、工频磁场抗扰度达到50A/m时仍可在严酷的电磁环境下稳定工作。
2.采集模拟量信号综合判断。
3.满足GB16280-2014中4.18条小尺寸高温响应性能试验要求和GB50116-2013中12.3.3条响应火焰规模不大于100mm的要求。
4.在安全温度范围内探测器报警后不损坏感温线缆，感温线缆可重复使用。
5.具有开路、短路两种故障报警。
6.微电脑处理器和终端盒外壳采用阻燃材料，抗腐蚀、抗老化。
7.带手动火警和故障模拟功能。
8.探测器抗干扰能力强，采用隔离检测以及软件抗干扰技术，可应用于强电磁场干扰的场所。

主要技术指标

产品型号	JTW-LD-SF500/85P、JTW-LD-SF500/105P
动作温度	85℃±10%、105℃±10%
感温电缆最高环境温度	60、75℃
最大使用长度	200m
信号处理单元、终端盒环境温度范围	-40℃~50℃、-40℃~70℃
继电器无源触点输出	火警：DC24V/1A 故障：DC24V/1A
外壳防护等级	IP54
